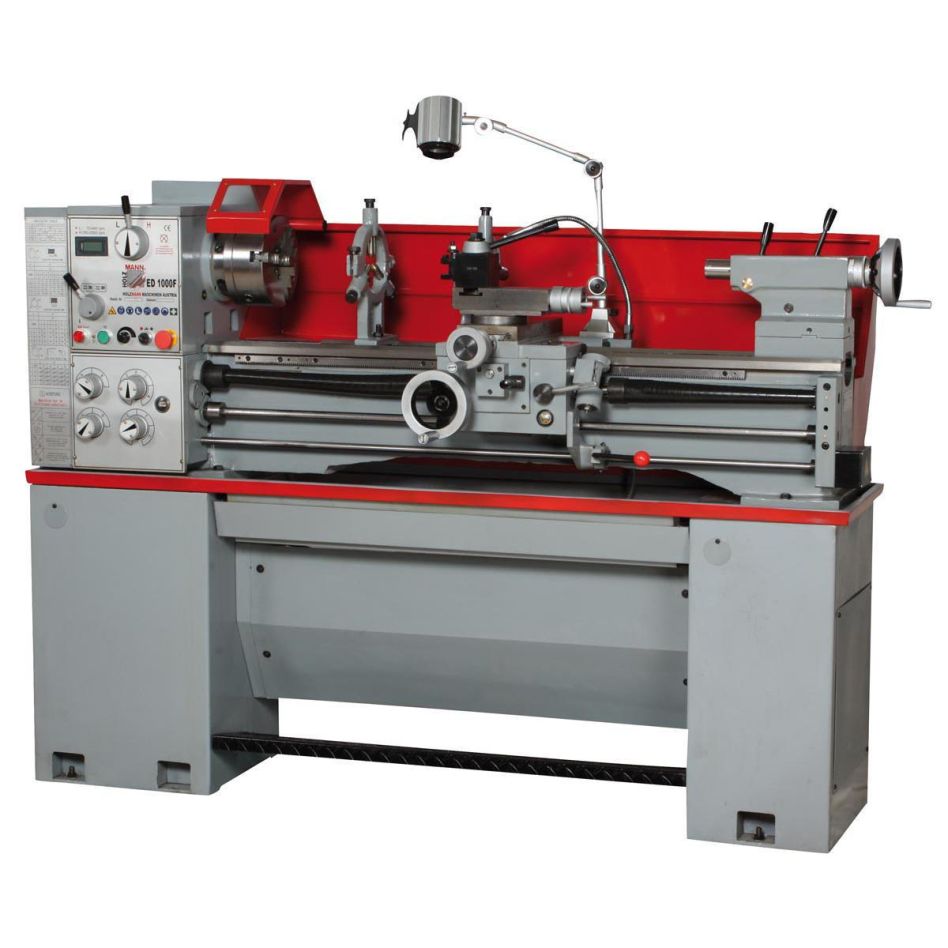

Holzmann ED1000F_400V Metaaldraaibank 1000 mm 400V

Holzmann ED1000F_400V Metaaldraaibank 1000 mm 400V

Beschrijving

• Veelzijdige, bijzonder waardevaste lood- en spindeldraaibank
• Uitermate geschikt voor gebruik in gereedschapmakerij, productie- en trainingsfaciliteiten
• Standaard overmaatse spilboring met Ø 52 mm maakt het bewerken van grote asdiameters mogelijk
• Elektromagnetische voetrem - voor maximale veiligheid en minimale niet-productieve tijd door onmiddellijke spilstop
• Inductief geharde en nauwkeurig geslepen prismabedgeleiding
• De afneembare brug maakt de bewerking van werkstukken met een diameter tot Ø 476 mm mogelijk
• Extreem rustige loop dankzij nauwkeurig bewerkte aandrijfcomponenten en een trillingsdempend gietijzeren machinebed
• Tandwiel en hoofdspil gehard en nauwkeurig geslepen, lopend in een oliebad
• Uitgebalanceerde hoofdspil, hoge concentriciteit van de spilneus (< 0,009 mm)
• Traploos regelbaar toerental via frequentieomvormer, eenvoudig af te lezen via digitaal toerentaldisplay
• Camlock D5 spindelbevestiging
• Losse kop kan +/- 5 mm worden verschoven voor taper draaien
• Sledegeleiders kunnen eenvoudig worden aangepast met behulp van V-richels

Technische specificaties

• Motorvermogen S1: 1500
• Spanning: 400V / 50Hz
• Afmetingen in mm: 2080 x 800 x 1730
• Bedbreedte in mm: 186
• Bedhoogte in mm: 305
• Geluidsdrukniveau in dB(A): 79
• Hartafstand in mm: 1000
• Middenhoogte in mm: 180
• max. schommeldiameter bed in mm: 330
• Maximale zwenkdiameter dwarsslede in mm: 220
• Maximale schommeldiameter zonder brug in mm: 476
• Spilsnelheid in min-1: (I): 70-440; (II): 350-2000
• Spilboring in mm: 52
• Spindelbevestiging: MK6/MT6
• Conus losse kop: MK4/MT4
• Longitudinale voeding: 0.078-1.044 (16)
• Dwarsvoeding: 0,022-0,298 (16)
• Slag van de langsslede in mm: 865
• Reisdwarsslede in mm: 178
• Slag bovenslede in mm: 90
• Veerslag in mm: 100
• Metrische schroefdraad in mm/r: 0,45-10 (32)
• Draad inch: 2,25-40 TPI (20)
• max. gereedschapshouder: 20 x 18 mm

leveringsomvang

• 3-klauwplaat Ø 200 mm incl. boor- en draaibekken
• 4-klauwplaat Ø200mm
• Voorplaat Ø 250 mm
• 2x vaste centerpons MK4
• Verloophuls MT 6/4
• Vaste bril
• Meelopende bril
• Machine halogeenlamp
• Achterwand
• Koelmiddel apparaat
• Onderstel met voetrem
• Draad
• 1 set wisseltandwielen
• Bedieningsgereedschap
