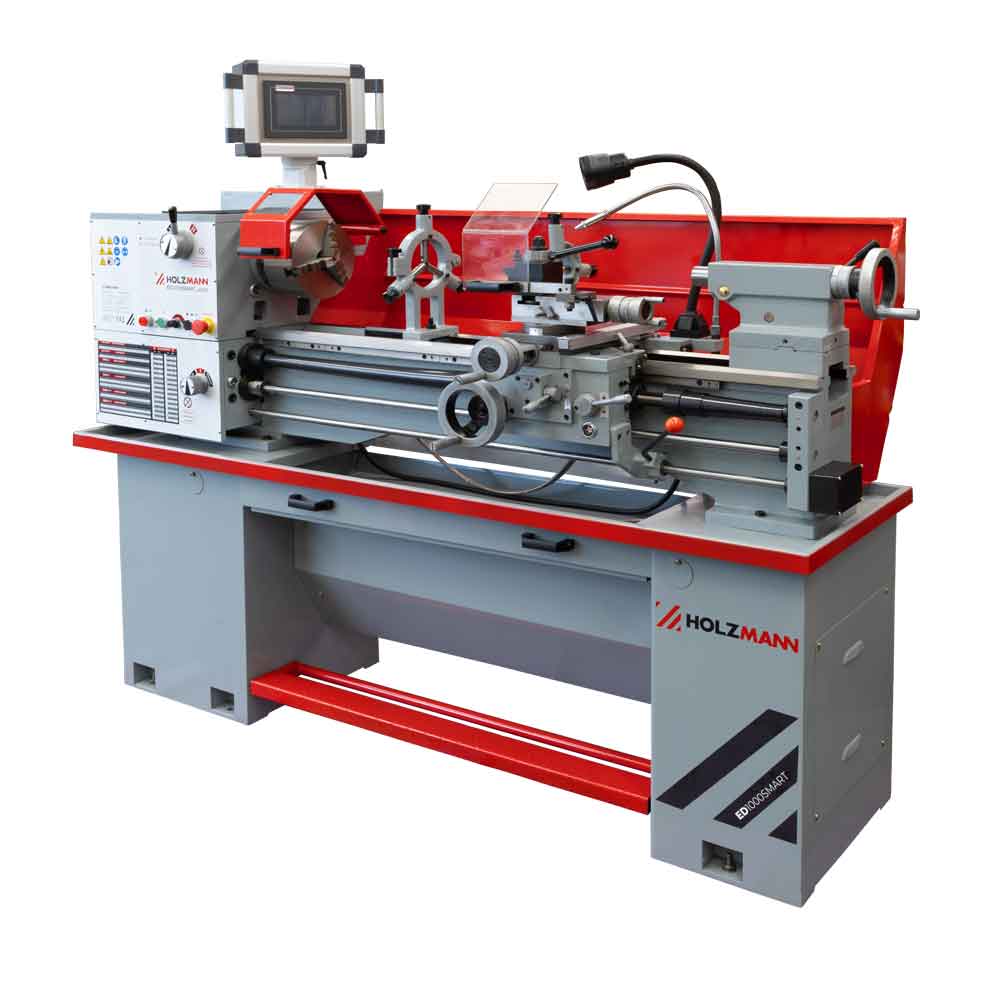

Holzmann ED1000SMART_400V ED1000SMART_400V Metaaldraaibank

Holzmann ED1000SMART_400V Metaaldraaibank

Kenmerken

• De HOLZMANN ED1000SMART_400V draaibank beschikt over een bedieningspaneel, automatische voeding voor de X- en Z-as en een koelmiddeltoevoer.
• Werkstukken met een maximale diameter van 356 mm (of 500 mm) kunnen worden bewerkt (via het machinebed of zonder brug).

Hoogtepunten

• 1,5 kW spindelaandrijfmotor en 1,5 kW servomotor voor de voeding.
• Veelzijdige, uitzonderlijk duurzame spindeldraaibank met voorloop- en voeding.
• Eenvoudige bediening via touchscreen.
• Camlock D5 spindelbevestiging.
• Inclusief koelmiddelpomp (40 W).
• Mechanische spindelrem (voetrem).
• Inclusief werklamp (3 W).
• Afneembare bedbrug.

Technische gegevens

• Spanning 400 V / 3 / 50 Hz
• Installatieafmetingen in mm 1950 x 620 x 1690
• Bedbreedte in mm 186
• Bedhoogte in mm 305
• Hartsafstand in mm 1000
• Hartshoogte in mm 178
• Max. zwenkdiameter van het bed in mm Ø 356
• Max. zwenkdiameter van de dwarsslede in mm Ø 226
• Max. zwenkdiameter zonder brug in mm Ø 500
• Spiltoerental in tpm L: 85-390; H: 390-1800
• Spilboring in mm 51
• Spilconus MT6 / MT6
• Losse kopconus MT4 / MT4
• Langsvoeding 0,02 - 0,75 mm/omw (30)
• Dwarsvoeding 0,02 - 0,75 mm/omw (30)
• Slag van de langsslede in mm 780
• Dwarssledeverplaatsing in mm 178
• Bovensledeverplaatsing in mm 89
• Metrische draad in mm/omw 0,08 - 24 (65)
• Inch draad 1 - 112 TPI (75)
• Max. gereedschapshouder 20 x 20 mm
• Penverplaatsing in mm 100

Leveringsomvang

• 3-klauwplaat Ø 200 mm inclusief boor- en draaibekken
• 4-klauwplaat Ø 200 mm
• spanplaat
• 2x vaste centerpons
• reduceerhuls MK 6/4
• vaste steun
• meenemersteun
• spaanplaat
• koelsysteem
• gietijzeren voetstuk
• draadmeter
• 1 bedieningsgereedschap
